矩型块孔式石墨热交换器由截面为矩形的单元换热块叠装而成，整体强度高，耐热冲击性能好，传热效率高使用寿命长，本公司常规生产均为内联式单向耐 腐蚀JK型与KS型两系列，JK型侧板为小块，规格变化容易维修方便，KS型侧板为 整体，增加上、下两排紧固镙柱.载热体 分布更均匀。相同换热面积时矩形块孔式 设备高度比圆块式小。本公司可根据用户 要求生产外联式、卧式安装，双向耐腐蚀 等具有其它特性之矩形块孔式石墨热交 换器。照片KS型实物图，图示为JK结构图。
技术特性：
设计压力MPa 纵向：0.5 横向：0.3
设计温度℃ -15 ~ 150
执行标准: HG/T3187—1999
JK型型号标记：
JK型矩形块孔式石墨换热器系列参数表
注：1.管口规格中的d, B为该管口的内径，DN为管法兰的公称直径。2.HG20593-1997突面板式平焊钢制管法兰，压力等级1.0Mpa执行。3.本公司亦可制造≤150㎡/单台设备及满足特殊工艺需要的各式JK型设备。

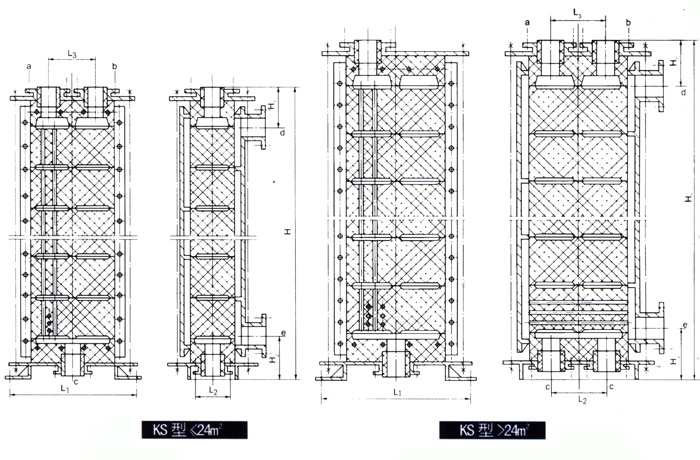

长峯牌KS型矩形块孔式石墨热交器按单台换热面积小于等于24m2分成两种结构如图示。本型设备之技术特性与JK相同图示为换热器结构图。

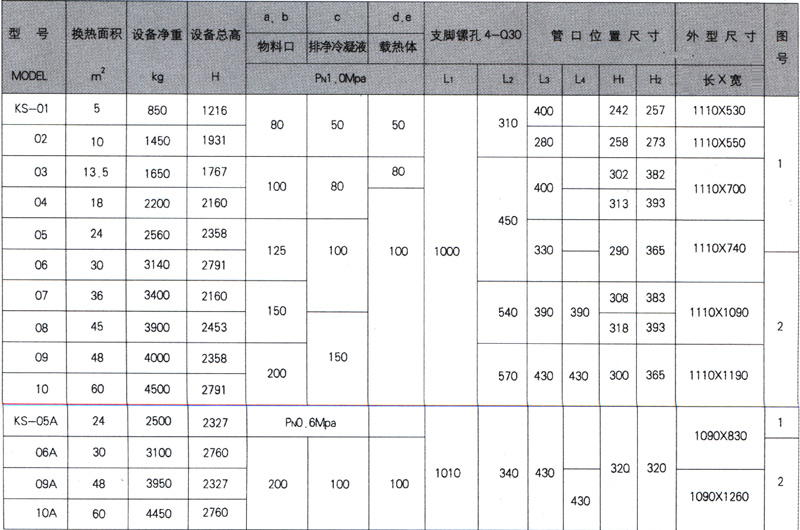

矩形孔式石墨换热器系列参数表
注：型号有“A”为改进型
