浮头列管式石墨热交换器分为GHA(换热管内，外径为直径022/032)与GHB(换热管内，外径为直径036/050)两大系列，其结构类同。换热管表面光滑、流体流动阻力小，不易附着结晶物及结垢物。除表列规格外，本公司还生 产GHA1400-395至GHA1800-810及GHB1200-200至GHB2000-660各种规格产品，并可按工艺需要设计、生产双向耐腐蚀及壳程或管程多程等特殊结构产品。带气液分离器的产品型号末尾加标注(F)用户订货时注意：照片示实物图，图示为热交换器结构图。
技术特性： 壳程 管程
设计压力 Mpa 0.3(Dn<1100) 0.3(Dn<900)
0.2(Dn>1100) 0.2(Dn>900)
设计温度℃ 130(冷却） 120(加热）
换热面积㎡ 5-810(按中径计）
技术标准： HG/T3112-1998

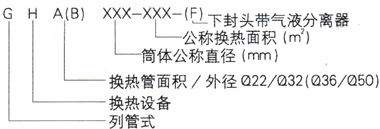

型号标记：

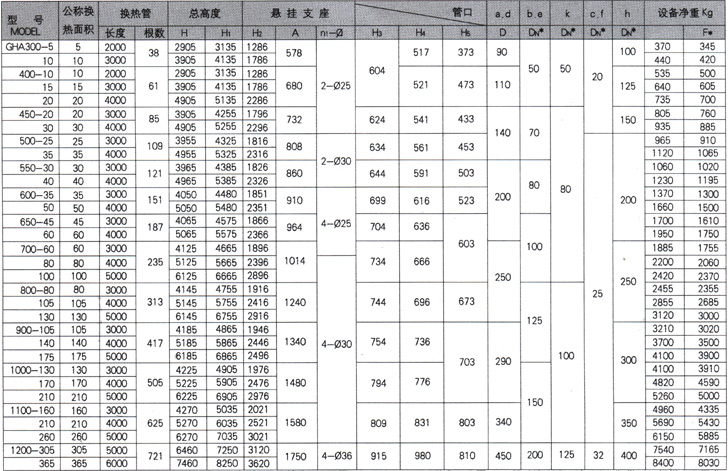

GHA[代替原(GH-HG5-1319-80)]型系列参数表
注：1F*指汽液分离器为钢衬胶结构。2.换热管长度指有效长度。3.接管法兰a,b为平面法兰HGJ45-91PN1，VMPa。4.表中H2尺寸仅供参考，根据用户要求可以改动，但应小于设备总高的1/2。
